系统特色
ARM0内核+丰富模拟外设资源，构成信号链MCU

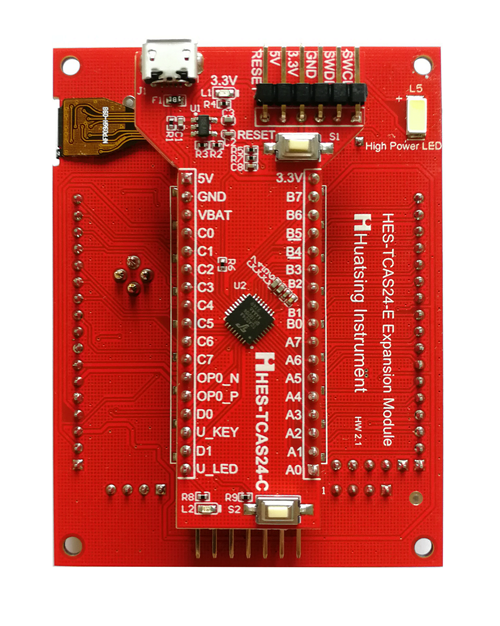

HES-TCAS24-Kit信号链MCU实验套件以上海泰矽微电子有限公司的TCAS24A信号链MCU芯片为核心CPU，由核心板HES-TCAS24-C（简称C板）与扩展板HES-TCAS24-E（简称E板）两个模块构成。TCAS24A信号链微控制器是国内研发制造，具有自主知识产权的基于32位ARM Cortex-M0内核及丰富模拟外设及数字外设资源的高新能信号链SoC芯片。该套件不但可以完成MCU、数字电路、模拟电路等实验项目，还可以配合DCLK-1000/2000、HA-EDA01等实验套件使用，拓展实验领域。同时HES-TCAS24-Kit套件小巧灵活、功能强大，适合学生在宿舍或家中进行一些科技创新、电设比赛使用。
l ARM Cotex-M0处理器@32MHz，64KB Flash/8KB SRAM，26个GPIO；
l 1个14-bit高速SARADC，1个12-bit VDAC（电压型），2个6-bit IDAC（电流型）；
l 1个高性能跨阻放大器，2个独立多功能运放（可单独，也可级联使用），2个比较器；
l 丰富的数字外设：4个UART，2个SPI，2个I2C，7个Timer(PWM)，1个RTC，DMA；
l 低功耗：μA级平均工作电流，Deep Sleep模式小于1μA；
l 扩展资源：BCD码译码器，电流检测，集成H桥驱动，RS485，DAC，D类功放，汉字字库，彩色TFT屏幕，高亮LED，用户LED，用户按键……（见下表）
HES-TCAS24-Kit 模块及实验项目 | |||
模 块 | MCU资源 | 实验项目 | 知识点 |
集成H桥驱动芯片 DRV8837 | PWM | l 高功率LED驱动 l 电机驱动 | l H桥原理与应用 l PWM |
电流检测芯片 INA214 | ADC | l 电流计/功率计 l 高亮LED闭环控制 | l 电流检测 l ADC原理 |
BCD码译码显示芯片 CD4511BM | GPIO | l 数码管显示 | l BCD码译码显示 |
DAC芯片 DAC5571 | I2C总线 | l 信号发生器 l 音频播放 | l DAC l I2C原理 |
D类功率放大器 NS4150B | GPIO | l 音频播放实验 l 信号功率放大 l BTL输出实验 | l 功率放大器分类 l D类功放特性 l BTL输出特性分析 |
汉字字库 GT20L16S1Y | I2C总线 | l 汉字显示 | l 硬件汉字字库工作原理 |
RS485芯片 SIT3485EUA | GPIO | l RS485通信实验 | l RS485工作原理 |
TFT屏幕 | I2C总线 | l 屏幕显示实验 | l LCD屏幕工作原理 l I2C原理 |
用户按键/LED | GPIO | l 按键实验 l LED实验 | l GPIO |
矩阵键盘 | GPIO | l 矩阵键盘实验 l 数码管显示 | l GPIO |
